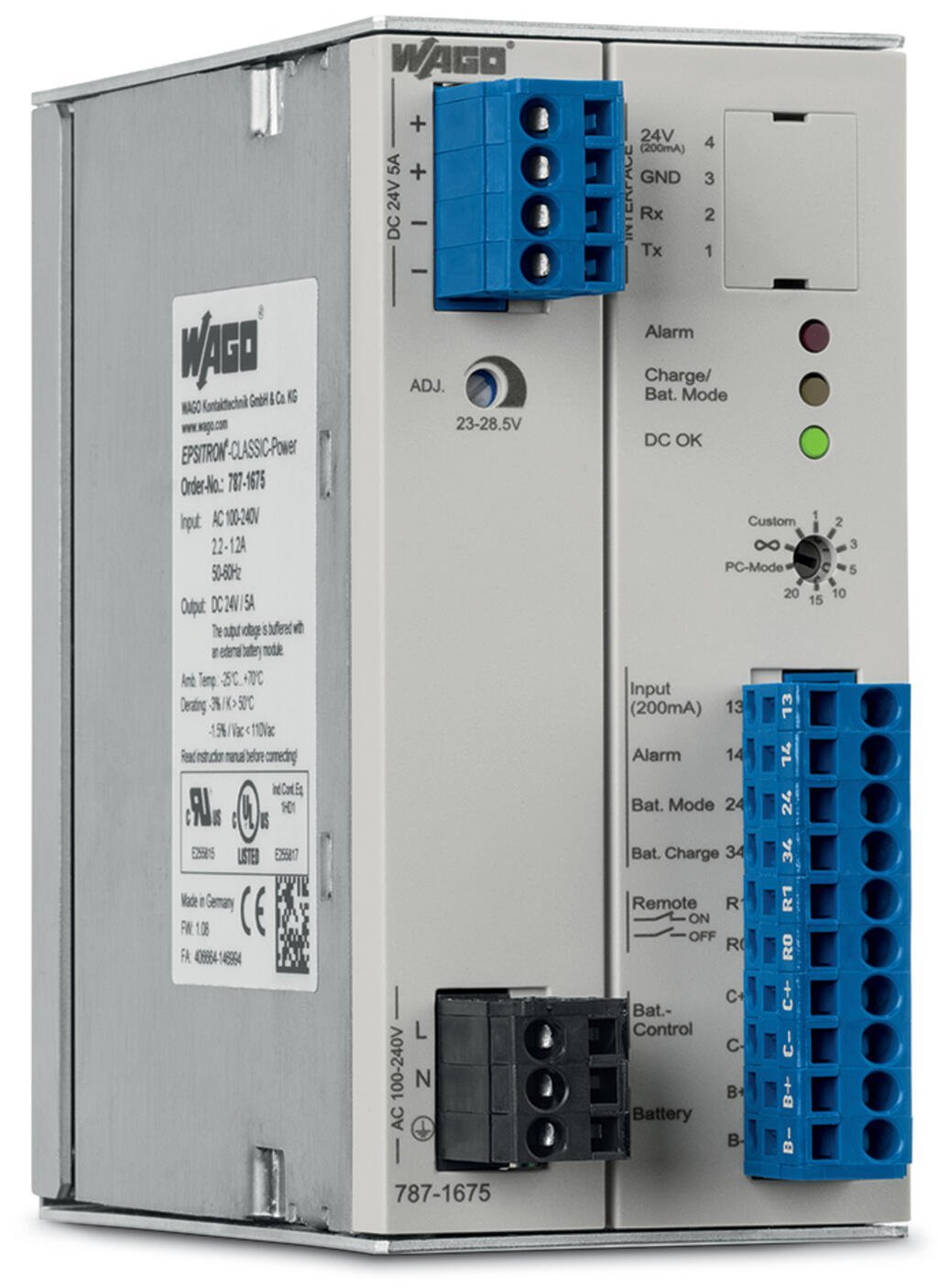

Bộ nguồn tích hợp | 5A | 787-1675 | Wago
Mô tả kỹ thuật:
| Ngõ vào (Input) | |
| Điện áp đầu vào danh định (Ui nom) | 100 … 240 VAC |
| Điện áp đầu vào | AC 100 … 240 V |
| Dải điện áp đầu vào | 85 … 264 VAC; 120 … 372 VDC |
| Giảm công suất theo điện áp đầu vào | -1.5 %/V (< 110 VAC); -1 %/V (< 150 VDC) |
| Dải tần số lưới danh định | 44 … 66 Hz; 0 Hz |
| Dòng điện đầu vào (Ii) | ≤ 1.1 A (230 VAC; 5 ADC); ≤ 2.2 A (110 VAC; 5 ADC) |
| Hiệu chỉnh hệ số công suất (PFC) | Thụ động |
| Ngõ ra (Output) | |
| Điện áp đầu ra danh định (Uo nom) | 24 VDC (SELV) |
| Dải điện áp đầu ra | 23 … 28.5 VDC (chế độ nguồn lưới); 18.5 … 27.5 VDC (chế độ buffer) |
| Dòng điện đầu ra danh định (Io nom) | 5 A |
| Công suất đầu ra danh định | 120 W |
| Độ sai lệch | ≤ 1 % |
| Gợn sóng dư | ≤ 50 mV (đỉnh-đỉnh) |
| Giới hạn dòng | 1.1 × Io nom (typ.); TopBoost |
| Hành vi quá tải | Dòng không đổi |
| Hệ thống lưu trữ năng lượng | |
| Thời gian lưu điện | 1 s … 20 min hoặc liên tục; chế độ PC; cấu hình bằng phần mềm |
| Ngưỡng chuyển mạch | DC 20 … 25.5 V (điều chỉnh bằng phần mềm; cấu hình sẵn: 22 VDC) |
| Loại pin | Ắc quy chì dạng sợi (Lead-acid fleece) |
| Dòng sạc | 0.3 … 1 A |
| Điện áp kết thúc sạc | 26 … 29.5 VDC (điều khiển theo nhiệt độ; tùy chọn cố định) |
| Module pin khuyến nghị | 787-871, 787-872, 787-873, 787-876, 787-1671 |
| Tín hiệu và truyền thông | |
| Tín hiệu | 1 × LED báo động (đỏ); 1 × LED sạc pin (vàng); 1 × LED DC OK (xanh); 3 × ngõ ra tín hiệu (24 VDC; tổng max. 200 mA); 1 × giao diện RS-232 |
| Chỉ thị trạng thái hoạt động | LED xanh (DC OK); LED vàng (chế độ pin); LED đỏ (báo động) |
| Truyền thông | Giao diện nối tiếp RS-232 |
| Ngõ vào điều khiển từ xa | Tắt chế độ buffer |
| Hiệu suất / Tổn hao công suất | |
| Tổn hao công suất (Pl) | ≤ 5.2 W (chế độ buffer; 24 VDC; 5 A); ≤ 17 W (chế độ nguồn lưới; 230 VAC; 24 VDC; 5 A); ≤ 22 W |
| Tổn hao công suất tối đa (Pl max.) | 30 W (90 VAC; quá trình sạc) |
| Hiệu suất (typ.) | 88% |
| Bảo vệ mạch | |
| Cầu chì bên trong | T 4 A / 250 VAC (phía đầu vào) |
| Cầu chì sơ cấp (bắt buộc) | Yêu cầu cầu chì DC bên ngoài cho điện áp đầu vào DC |
| Cầu chì dự phòng (khuyến nghị) | Aptomat: 6 A, 10 A, 16 A; đặc tính ngắt: B hoặc C |
