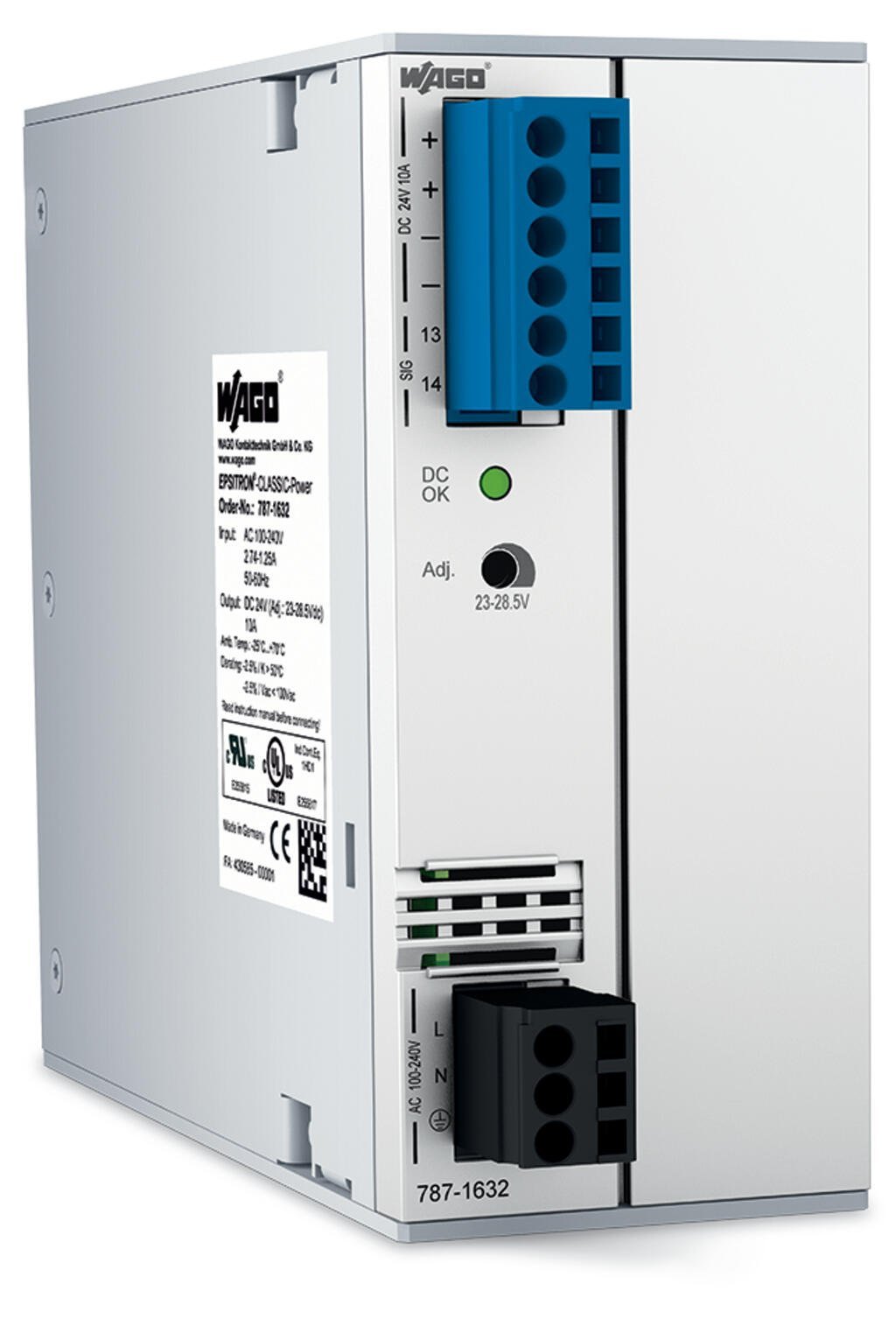

Bộ nguồn | 10A | 787-1632/000-070 | Wago
Mô tả kỹ thuật:
| Ngõ vào (Input) | |
| Số pha | 1 |
| Điện áp ngõ vào danh định Ui nom | 1 × 100 … 240 VAC |
| Dải điện áp ngõ vào | 1 × 85 … 264 VAC; 100 … 300 VDC |
| Giảm công suất theo điện áp | -2.5 %/V (< 100 VAC); -1 %/V (< 130 VDC) |
| Dải tần số nguồn danh định | 44 … 66 Hz; 0 Hz |
| Dòng điện ngõ vào Ii | ≤ 1.25 A (230 VAC); ≤ 2.74 A (100 VAC) |
| Hiệu chỉnh hệ số công suất (PFC) | Chủ động (Active) |
| Thời gian duy trì khi mất điện lưới | ≥ 17 ms (230 VAC); ≥ 15 ms (100 VAC) |
| Ngõ ra (Output) | |
| Điện áp ngõ ra danh định Uo nom | 24 VDC (SELV) |
| Dải điện áp ngõ ra | 23 … 28.5 VDC (có thể điều chỉnh) |
| Cài đặt mặc định | 24 VDC |
| Dòng điện ngõ ra danh định Io nom | 10 A (24 VDC) |
| Công suất ngõ ra danh định | 240 W |
| Sai số điện áp | ≤ 1 % |
| Gợn sóng dư | ≤ 50 mV (đỉnh-đỉnh) |
| Giới hạn dòng | 1.1 × Io nom (điển hình) |
| Hành vi khi quá tải | Dòng không đổi |
| TopBoost | Xem tài liệu hướng dẫn |
| Báo hiệu & truyền thông | |
| Báo hiệu | 1 × LED DC OK (màu xanh) |
| Tiếp điểm DC OK | 1 × tiếp điểm thường mở; tối đa 30 VAC/DC; 1 A |
| Chỉ thị trạng thái hoạt động | LED xanh (Uo) |
| Hiệu suất / Tổn hao công suất | |
| Tổn hao công suất Pl | ≤ 6.6 W; ≤ 24.4 W (230 VAC; tải danh định) |
| Tổn hao công suất tối đa Pl (max.) | 31.3 W (100 VAC / 24 VDC; 10 A) |
| Hiệu suất (điển hình) | 91% |
| Bảo vệ mạch | |
| Cầu chì bên trong | T 6.3 A / 250 VAC |
| Cầu chì sơ cấp (bắt buộc) | Yêu cầu cầu chì DC bên ngoài cho điện áp ngõ vào DC |
| Cầu chì dự phòng (khuyến nghị) | CB 10 A, 16 A; đặc tính B hoặc C |
