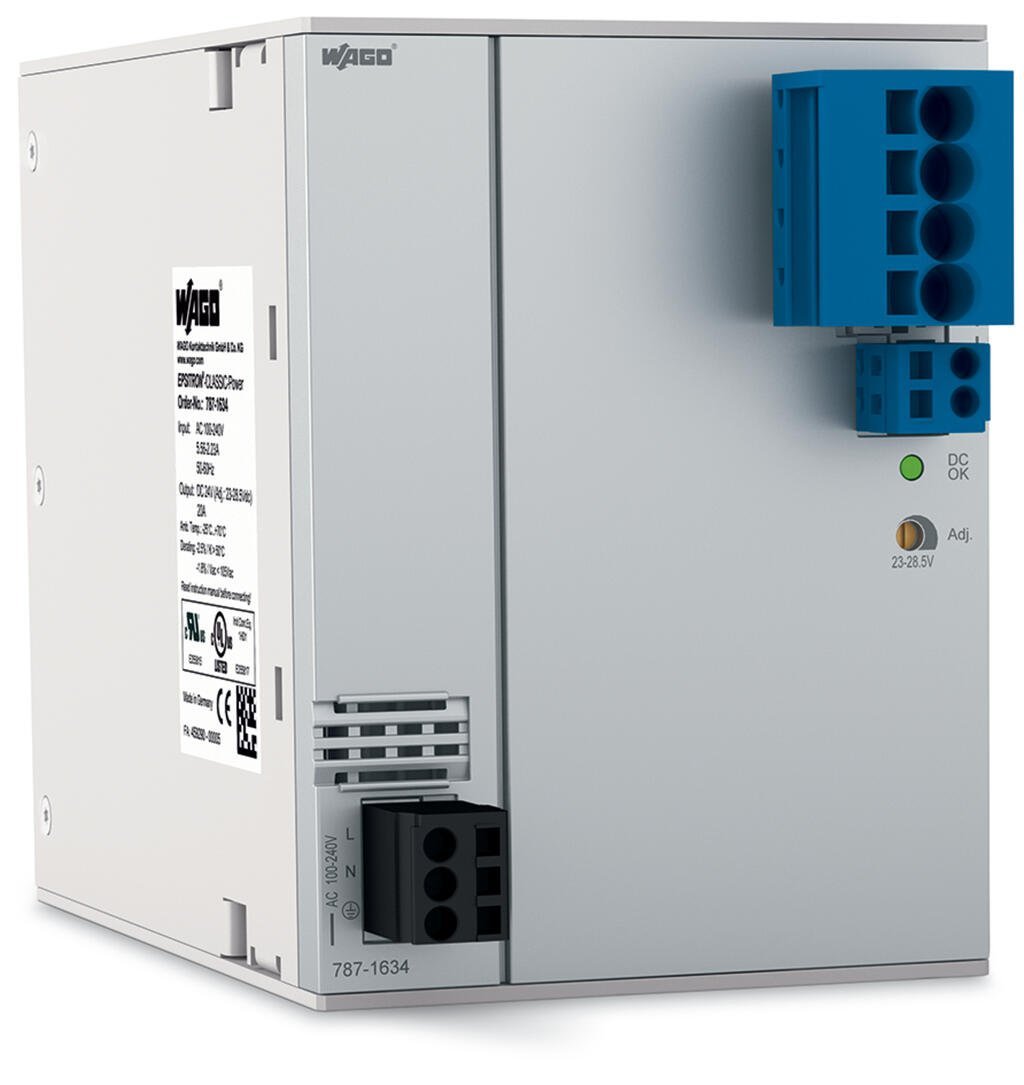

Bộ nguồn 24V DC | 20 A | 787-1634/000-070 | Wago
Mô tả kỹ thuật:
| Ngõ vào (Input) | |
| Số pha | 1 |
| Điện áp vào danh định Ui nom | 1 × 100 … 240 VAC |
| Dải điện áp vào | 1 × 85 … 264 VAC; 120 … 300 VDC |
| Giảm tải theo điện áp vào | −1.8 %/V (< 105 VAC) |
| Dải tần số nguồn danh định | 44 … 66 Hz; 0 Hz |
| Dòng điện vào Ii | ≤ 2.23 A (230 VAC); ≤ 5.56 A (100 VAC) |
| Dòng khởi động | ≤ 30 A |
| Hiệu chỉnh hệ số công suất (PFC) | Chủ động |
| Thời gian duy trì khi mất nguồn | ≥ 20 ms (230 VAC); ≥ 8 ms (100 VAC) |
| Ngõ ra (Output) | |
| Điện áp ra danh định Uo nom | 24 VDC (SELV) |
| Dải điện áp ra | 23 … 28.5 VDC (có thể điều chỉnh) |
| Giá trị cài đặt mặc định | DC 24 V |
| Dòng điện ra danh định Io nom | 20 A (24 VDC) |
| Công suất ra danh định | 480 W |
| Độ sai lệch | ≤ 1 % |
| Độ gợn sóng dư | ≤ 70 mV (đỉnh–đỉnh) |
| Giới hạn dòng | 1.1 × Io nom (điển hình) |
| Hành vi khi quá tải | Dòng không đổi |
| TopBoost | Xem tài liệu hướng dẫn |
| Báo hiệu và truyền thông | |
| Báo hiệu | 1 × LED DC OK (xanh) |
| Tiếp điểm DC OK | 1 × tiếp điểm thường mở; tối đa 30 VAC/DC; 1 A |
| Chỉ thị trạng thái hoạt động | LED xanh (Uo) |
| Hiệu suất / tổn hao công suất | |
| Tổn hao công suất Pl | ≤ 7.2 W; ≤ 42.4 W (230 VAC; tải danh định) |
| Tổn hao công suất (tối đa) Pl (max.) | 68.3 W (100 VAC / 24 VDC; 20 A) |
| Hiệu suất (điển hình) | 92% |
| Bảo vệ mạch | |
| Cầu chì bên trong | T 10 A / 250 VAC |
| Cầu chì sơ cấp (bắt buộc) | Cần cầu chì DC bên ngoài cho nguồn vào DC |
| Cầu chì dự phòng (khuyến nghị) | Aptomat: 10 A, 16 A; đặc tính cắt: B hoặc C |
