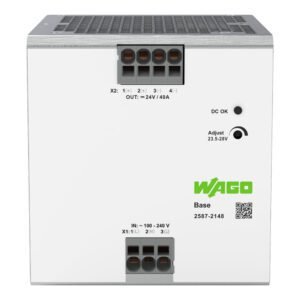

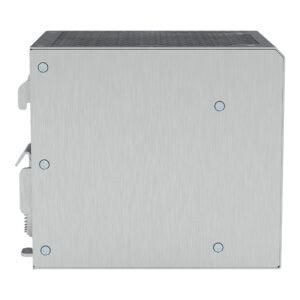

Bộ nguồn 24V DC – 1 Phase – 40A | 2587-2148 | Wago
Mô tả kỹ thuật:
| Ngõ vào (Input) | |
| Số pha | 1 |
| Điện áp vào danh định | 1 × 100 … 240 VAC |
| Dải điện áp vào | 1 × 90 … 264 VAC |
| Dải tần số lưới | 50 … 60 Hz |
| Dòng điện vào | ≤ 12 A (100 VAC; tải danh định) |
| Dòng khởi động | ≤ 15 A (230 VAC / 25 °C) |
| Hệ số công suất | ≥ 0.98 (230 VAC) |
| Hiệu chỉnh hệ số công suất (PFC) | Chủ động (Active) |
| Thời gian duy trì khi mất nguồn | ≥ 20 ms (230 VAC) |
| Ngõ ra (Output) | |
| Điện áp ra danh định | 24 VDC (SELV) |
| Dải điện áp ra | 23.5 … 28 VDC |
| Giá trị mặc định | 24 VDC |
| Dòng ra danh định | 40 A (24 VDC) |
| Công suất ra danh định | 960 W |
| Sai lệch điện áp | ≤ 3 % |
| Độ ổn định theo tải | ≤ 1 % |
| Gợn sóng dư | ≤ 80 mV (đỉnh–đỉnh) |
| Hành vi quá tải | Công suất không đổi đến 150%; ngắn mạch → tự ngắt và tự khởi động lại |
| Tín hiệu & truyền thông | |
| Hiển thị trạng thái | Đèn LED DC OK (màu xanh) |
| Hiệu suất & tổn hao | |
| Tổn hao công suất | ≤ 4 W (không tải); ≤ 118 W (115 VAC); ≤ 73 W (230 VAC) |
| Hiệu suất (điển hình) | 93 % (230 VAC; tải danh định) |
| Bảo vệ mạch | |
| Cầu chì bên trong | F 15 Ah / 250 VAC |
| An toàn & bảo vệ | |
| Điện áp cách ly (sơ cấp–thứ cấp) | 3,510 V AC |
| Điện áp cách ly (sơ cấp–PE) | 2,200 V AC |
| Điện áp cách ly (thứ cấp–PE) | 0.5 kVDC |
| Cấp bảo vệ | Class I |
| Cấp bảo vệ vỏ | IP20 |
| Chống điện áp ngược | Có |
| Khả năng chịu cấp nguồn ngược | ≤ 35 VDC |
| Cấp quá áp | III (≤ 2000 m); II (≤ 5000 m) |
| Mức độ ô nhiễm | 2 |
| Chống xung quá độ (sơ cấp) | Có |
| Bảo vệ quá áp thứ cấp | ≤ 35 VDC (khi xảy ra lỗi) |
| Chống ngắn mạch | Có |
| Chống hở mạch | Có |
| MTBF | > 1,000,000 giờ (25 °C; IEC 61709 / SN 29500) |
| Dữ liệu kết nối | |
| Loại kết nối | Input |
| Công nghệ đấu dây | Push-in CAGE CLAMP® |
| Dòng đầu nối | WAGO Series 2626 |
| Dây cứng | 0.2 … 10 mm² (24 … 8 AWG) |
| Dây mềm | 0.2 … 10 mm² (24 … 8 AWG) |
| Dây mềm + cos cách điện | 0.25 … 6 mm² |
| Dây mềm + cos không cách điện | 0.25 … 6 mm² |
| Chiều dài tuốt dây | 13 … 15 mm |
| Dữ liệu kết nối | |
| Loại kết nối | Output |
| Công nghệ đấu dây | Push-in CAGE CLAMP® |
| Dòng đầu nối | WAGO Series 2626 |
| Dây cứng | 0.2 … 10 mm² (24 … 8 AWG) |
| Dây mềm | 0.2 … 10 mm² (24 … 8 AWG) |
| Dây mềm + cos cách điện | 0.25 … 6 mm² |
| Dây mềm + cos không cách điện | 0.25 … 6 mm² |
| Chiều dài tuốt dây | 13 … 15 mm |
| Kích thước & cơ khí | |
| Chiều rộng | 120 mm |
| Chiều cao | 125 mm |
| Chiều sâu (tính từ mép ray DIN) | 140 mm |
| Kiểu lắp đặt | Ray DIN 35 mm |
| Trọng lượng | 3000 g |
| Môi trường làm việc | |
| Nhiệt độ hoạt động | -30 … +70 °C (khởi động được từ -40 °C) |
| Nhiệt độ lưu trữ | -40 … +85 °C |
| Độ ẩm tương đối | 5 … 96 % (không ngưng tụ) |
| Derating | -19.2 W/°C (>45 °C & <200 VAC); -19.2 W/°C (>50 °C & ≥200 VAC) |
| Phân loại khí hậu | 3K3 (EN 60721) |
| Độ cao lắp đặt tối đa | 5000 m |
| Tiêu chuẩn & chứng nhận | |
| Dấu hợp chuẩn | CE |
| Tiêu chuẩn áp dụng | SEMI F47; EN 55032; EN 55035; EN 61000-3-3; EN 61204-3; EN 61558-2-16; EN IEC 61000-3-2; EN IEC 61010-1; EN IEC 61010-2-201; UL 61010-1; UL 61010-2-201 |
| Dữ liệu thương mại | |
| Quy cách đóng gói | 1 sản phẩm |
| Loại bao bì | Hộp |
| Xuất xứ | CN |
| GTIN | 4066966768053 |
| Mã HS | 85044083900 |
| Phân loại sản phẩm | |
| ETIM 9.0 | EC002540 |
| ETIM 10.0 | EC002540 |
| ECCN | Không phân loại theo US |
| Tuân thủ môi trường | |
| RoHS | Tuân thủ, không miễn trừ |
Đặc trưng nổi bật:
-
Hiển thị trạng thái bằng đèn quang học
-
Phù hợp cho cả vận hành song song và nối tiếp
-
Làm mát bằng đối lưu tự nhiên khi lắp đặt theo phương ngang
-
Công nghệ đấu nối push-in (cắm nhanh)
-
Điện áp đầu ra được cách ly điện (SELV) theo tiêu chuẩn EN 61010-2-201 / UL 61010-2-201
